ОСНОВНЫЕ СВЕДЕНИЯ
Терминал предназначен для установки на транспортное средство (далее ТС) как дополнительное устройство, регистрирующие местоположение ТС, его скорость и направление движения.
Дополнительно регистрируется ряд других параметров ТС таких как: состояния аналоговых входов, цифровых входов и показаний датчиков. Так же терминал позволяет осуществлять управление внешним оборудованием, подключенным к дискретным выходам.
Все события и состояния, зафиксированные терминалом, сохраняются в энергонезависимой памяти. Накопленные данные передаются через сеть оператора сотовой связи стандарта GSM/3G/4G-LTE посредством технологий пакетной передачи данных на выделенные сервера со статическим IP-адресом или доменным именем, с которых могут быть получены через сеть Интернет для дальнейшего анализа и обработки на пультах диспетчеров.. Основные характеристики приведены в технических характеристиках ниже.
Терминал предназначен для установки на транспортное средство (далее ТС) как дополнительное устройство, регистрирующие местоположение ТС, его скорость и направление движения.
Дополнительно регистрируется ряд других параметров ТС таких как: состояния аналоговых входов, цифровых входов и показаний датчиков. Так же терминал позволяет осуществлять управление внешним оборудованием, подключенным к дискретным выходам.
Все события и состояния, зафиксированные терминалом, сохраняются в энергонезависимой памяти. Накопленные данные передаются через сеть оператора сотовой связи стандарта GSM/3G/4G-LTE посредством технологий пакетной передачи данных на выделенные сервера со статическим IP-адресом или доменным именем, с которых могут быть получены через сеть Интернет для дальнейшего анализа и обработки на пультах диспетчеров.. Основные характеристики приведены в технических характеристиках ниже.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SACORP MT
Параметр | Значение |
Поддержка систем навигации | ГЛОНАСС, GPS |
Время до первого определения координат | Холодный старт от 25 до 32, 3с; горячий старт до 1с |
Чувствительность, не менее | Поиск: -148 дБм Удержание: -166 дБм |
Точность определения местоположения, м | до 2,5 (CEP при –130дБм) |
Точность определения скорости, м/с | 0,1 (CEP при 30м/с) |
Стандарты передачи данных | GPRS/EDGE/UMTS/HSPA+/HSDPA/HSUPA/LTE-FDD,TDD |
Количество слотов SIM-карт, форм-фактор | 2, nano-SIM (4FF) |
Возможность установки SIM-чипа | Есть (опция) |
Тип антенн | Внешние |
Интерфейс связи с ПК, разъем | USB 2.0, USB Type–C |
Интерфейс Bluetooth | Low Energy v5.2 |
Интерфейс Wi-Fi | IEEE 802.11b/g/n |
Цифровые интерфейсы | RS-485, RS-232, CAN, 1-Wire |
Количество цифровых входов | 3 |
Количество аналоговых входов | 4, не более 500 |
Количество дискретных выходов, ток, мА | 3 |
Диапазон рабочих напряжений входов/выходов, В | 0…42 |
Объём энергонезависимой памяти, МБ | 32 |
Количество точек в памяти АСН | до 650 000* |
Возможность установки microSD карт, объем ГБ | Есть, до 32 |
Встроенный акселерометр | Есть |
Напряжение питания, В | 9…40 |
Потребляемый ток (при 13,8 В), мА | средний 100, макс. 300 |
Встроенная АКБ | Li-Po 3,7В 1100мАч |
Температурный диапазон (без АКБ), °С | –40…+85 |
Габаритные размеры, мм | 123x87x22 |
Масса не более, г | 120 |
Степень защиты оболочки | IP51 |

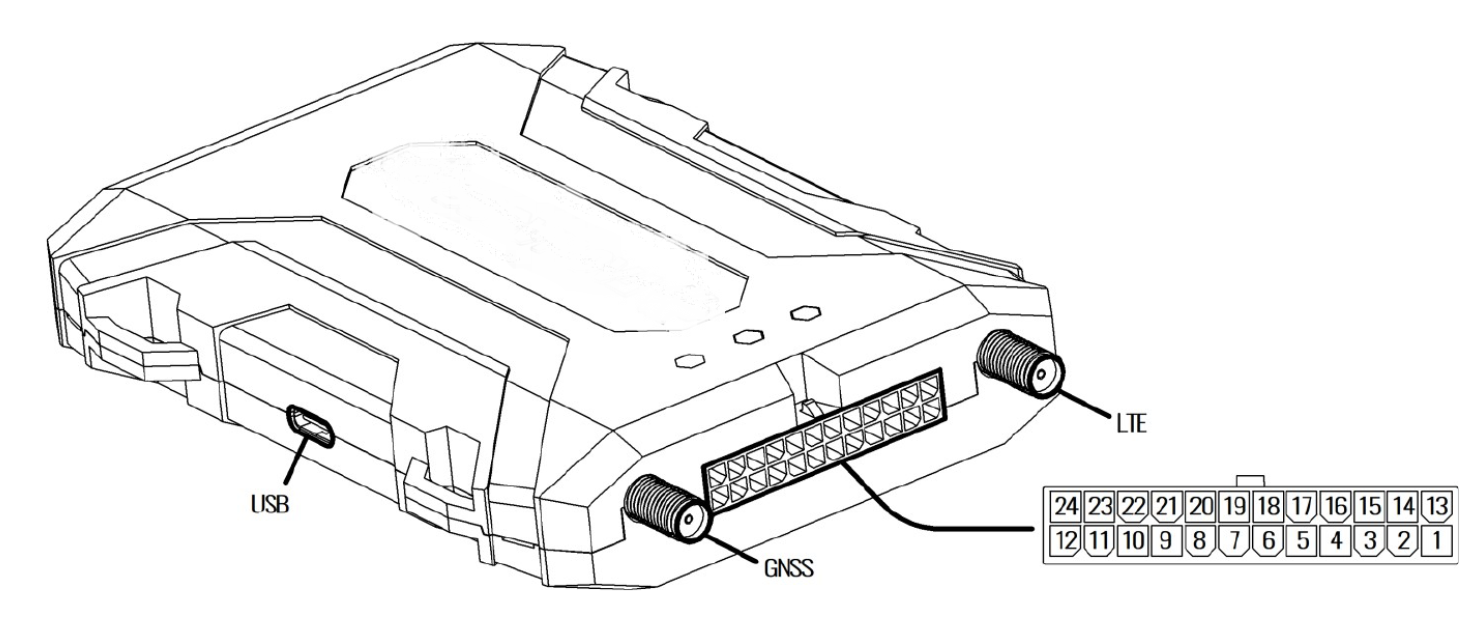

ОПИСАНИЕ ВХОДОВ
Вход | Назначение | Вход | Назначение |
1 | Плюс (+) | 13 | Общий (GND) |
2 | Вход 0 Аналоговый 0 IN0 (AIN0) | 14 | Вход 3 Цифровой 0 IN3 (DIN0) |
3 | Вход 1 Аналоговый 1 IN1 (AIN1) | 15 | Вход 4 Цифровой 1 IN4 (DIN1) |
4 | Вход 2 Аналоговый 2 IN2 (AIN2) | 16 | Вход 5 Цифровой 2 IN5 (DIN2) |
5 | Выход 0 OUT (OUT0) | 17 | Выход 1 OUT (OUT1) |
6 | Выход 2 OUT (OUT2) | 18 | Выход 3 OUT (OUT3) |
7 | RS-485 (B) | 19 | RS-485 (A) |
8 | CAN (L) | 20 | CAN (H) |
9 | RS-232 (RxD) | 21 | RS-232 (TxD) |
10 | Кнопка SOS | 22 | 1-Wire интерфейс |
11 | Общий(GND) | 23 | Тангента (MIC+) |
12 | Тангента (SPK-) | 24 | Тангента (SPK+) |
КОМПЛЕКТНОСТЬ
В комплект поставки входит:
- Бортовой терминал SACORP MT - 1 шт.
- Упаковка индивидуальная- 1 шт.
- Паспорт- 1 шт.
- Комплект проводов 304- 1 шт.
- Антенна GNSS*- 1 шт.
- Антенна LTE*- 1 шт.
- Плавкий предохранитель в кабельной сборке - 1 шт.
* - только для комплектации с буквенным обозначением «A»
В комплект поставки входит:
- Бортовой терминал SACORP MT - 1 шт.
- Упаковка индивидуальная- 1 шт.
- Паспорт- 1 шт.
- Комплект проводов 304- 1 шт.
- Антенна GNSS*- 1 шт.
- Антенна LTE*- 1 шт.
- Плавкий предохранитель в кабельной сборке - 1 шт.
* - только для комплектации с буквенным обозначением «A»
СРОК СЛУЖБЫ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации – 5 лет с момента производства. Гарантия на батарею резервного питания и внешние антенны предоставляется отдельно и составляет 1 год. В течении гарантийного срока изготовитель обязуется производить бесплатный ремонт (или замену на устройство аналогичной модификации) бортового терминала SACORP MT. Настоящая гарантия действительна при предоставлении терминала с полностью, правильно и разборчиво заполненным актом возврата оборудования (акт размещен на сайте https://sacorp.ru). Доставка к месту ремонта осуществляется силами потребителя.
Производитель не несет ответственность за возможный материальный, моральный или иной вред, понесенный владельцем SACORP MT и третьими лицами вследствие нарушения требований Руководства по эксплуатации при использовании, хранении или транспортировке изделия. Срок службы терминала, за исключением батареи резервного питания и антенн составляет 5 лет.
Гарантия не распространяется на:
- терминал с дефектами, вызванными нарушением правил его эксплуатации, хранения или транспортирования описанных в руководстве по эксплуатации.
- соединительные провода, разъёмы, контакты и держатели SIM-карт.
- терминал без корпуса или с механическими повреждениями и дефектами (трещинами и сколами, вмятинами, следами ударов и др.), возникшими по вине потребителя вследствие нарушения условий эксплуатации, хранения и транспортировки.
- терминал с внешними или внутренними следами окисления или других признаков попадания жидкостей в корпус изделия;
- терминал со следами ремонта или модернизации вне сервисного центра изготовителя;
- терминал со следами электрических и/или иных повреждений, возникших вследствие недопустимых изменений параметров внешней электрической сети или неправильной эксплуатации терминала;
- терминал, вышедший из строя по причине несанкционированного обновления программного обеспечения.
Гарантийный срок эксплуатации – 5 лет с момента производства. Гарантия на батарею резервного питания и внешние антенны предоставляется отдельно и составляет 1 год. В течении гарантийного срока изготовитель обязуется производить бесплатный ремонт (или замену на устройство аналогичной модификации) бортового терминала SACORP MT. Настоящая гарантия действительна при предоставлении терминала с полностью, правильно и разборчиво заполненным актом возврата оборудования (акт размещен на сайте https://sacorp.ru). Доставка к месту ремонта осуществляется силами потребителя.
Производитель не несет ответственность за возможный материальный, моральный или иной вред, понесенный владельцем SACORP MT и третьими лицами вследствие нарушения требований Руководства по эксплуатации при использовании, хранении или транспортировке изделия. Срок службы терминала, за исключением батареи резервного питания и антенн составляет 5 лет.
Гарантия не распространяется на:
- терминал с дефектами, вызванными нарушением правил его эксплуатации, хранения или транспортирования описанных в руководстве по эксплуатации.
- соединительные провода, разъёмы, контакты и держатели SIM-карт.
- терминал без корпуса или с механическими повреждениями и дефектами (трещинами и сколами, вмятинами, следами ударов и др.), возникшими по вине потребителя вследствие нарушения условий эксплуатации, хранения и транспортировки.
- терминал с внешними или внутренними следами окисления или других признаков попадания жидкостей в корпус изделия;
- терминал со следами ремонта или модернизации вне сервисного центра изготовителя;
- терминал со следами электрических и/или иных повреждений, возникших вследствие недопустимых изменений параметров внешней электрической сети или неправильной эксплуатации терминала;
- терминал, вышедший из строя по причине несанкционированного обновления программного обеспечения.
